Popis

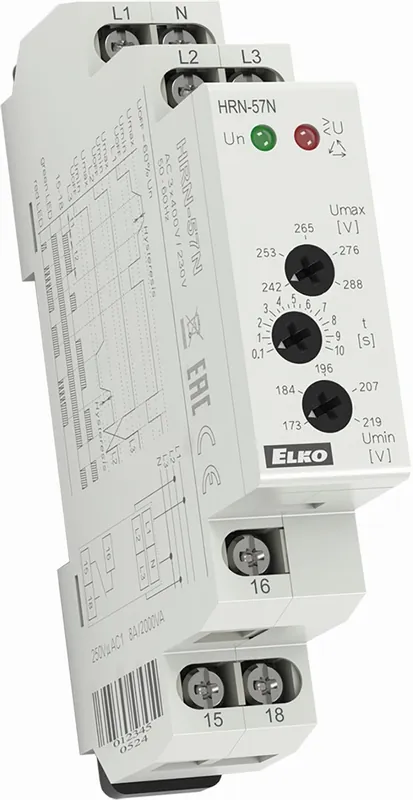

Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti. POPIS Nehlídá sled fází. Napájení přístroje se provádí z hlídaného napětí. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.110 s) pro eliminaci krátkodobých výpadků a špiček. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne. Napěťové relé ve dvou provedeních: HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé. TECHNICKÉ PARAMETRY napájecí a hlídané napětí HRN-57: 3 x 400 V HRN-57N: 3 x 400 V/ 230 V horní úroveň (Umax): 105125% hlídaného napětí spodní úroveň (Umin): 7595% hlídaného napětí výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
