Popis

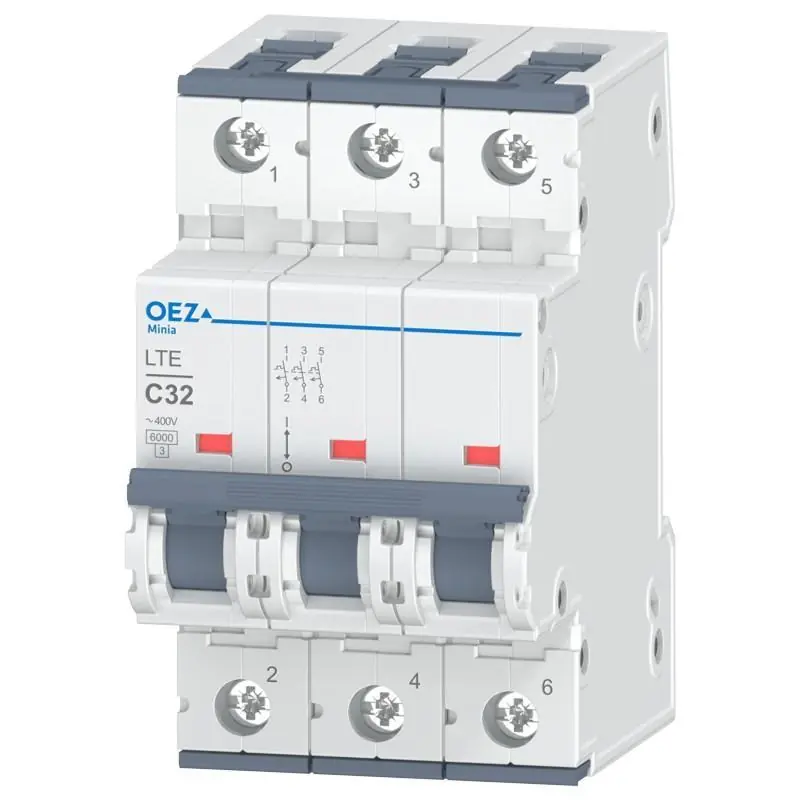

Třífázový jistič z řady instalačních jističů do 63 A se zkratovou vypínací schopností 6 kA OEZ Minia LTE. Zajišťuje vysokou bezpečnost, nadproudovou ochranu proti přetížení a zkratu. Hlavní použití těchto jističů je v domovní elektroinstalaci rezidenční i komerční a taktéž v průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu, plombovatelná páčka a použití v AC i DC aplikacích. Splňuje požadavky normy ČSN EN 60898-1 ed.2:19.
Jistič s charakteristikou C je méně citlivý než B. Je ideální pro výkonnější zařízení s induktivní nebo kapacitní zátěží, kde by docházelo k nežádoucímu „shazování“ jističe charakteristiky B. Lze jej použít pro elektromotory, transformátory a větší světelné okruhy či spínané zdroje. Okamžitě přeruší obvod při 5,5 až 10 násobku jmenovitého proudu. Pro velmi vysoké zapínací proudy induktivních a kapacitních zátěží existují jističe s ještě méně citlivou charakteristikou D.
Technické parametry
- Jmenovitý proud: 32 A
- Vypínací charakteristika: C
- Typ napětí: AC/DC
- Jmenovité pracovní napětí AC: 230/400 V
- Jmenovité pracovní napětí DC: 216 V
- Rozsah provozního napětí AC: 24 – 250/440 V
- Rozsah provozního napětí DC: 24 – 72 V
- Jmenovitá zkratová schopnost / AC 230 V: 6 kA
- Jmenovitá mezní zkratová vypínací schopnost / 230 V: 15 kA
- Jmenovité izolační napětí: AC 250/440 V
- Jmenovitý kmitočet : 50/60 Hz
- Elektrická trvanlivost: 10000 cyklů
- Kategorie přepětí: III
- Počet jištěných pólů: 3
- Současně spínaný N vodič: NE
- Třída omezení energie: 3
- Možnost dalšího zařízení: ANO
- Krytí: IP20
- Počet modulů: 3
- Počet pólů: 3
- Stupeň znečištění: 2
- Montáž: na DIN lištu
- Rozměry [mm]: 52,8 x 89,8 x 80,3
- Průřez připojeného vodiče Cu (plný drát): 0,75 – 35 mm²
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
- Klimatická odolnost: 6 cyklů
