Popis

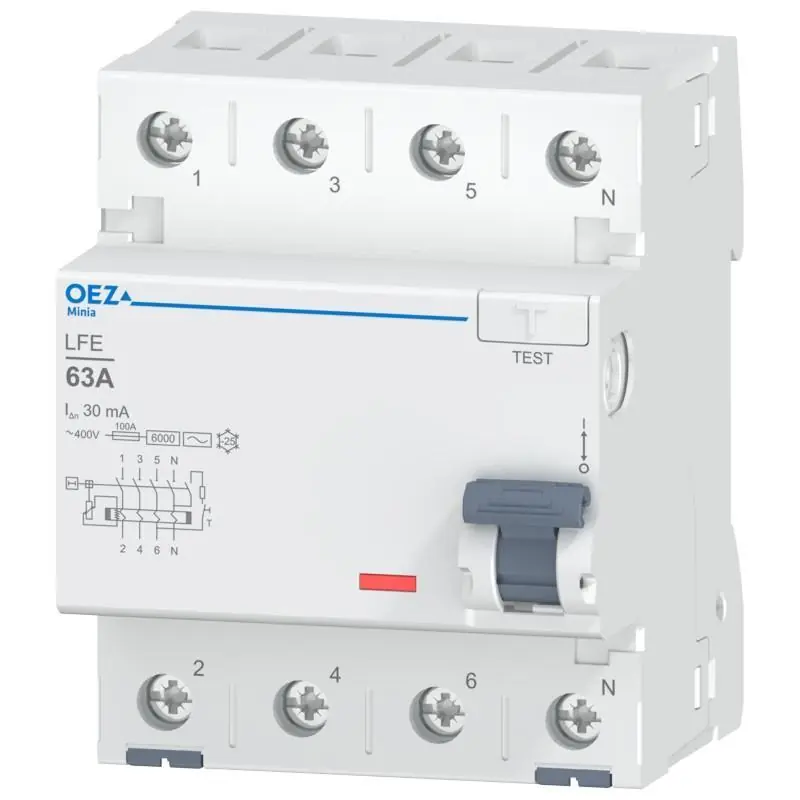

Třífázový chránič z řady instalačních proudových chráničů do 80 A ve dvoupólovém i čtyřpólovém provedení, se zkratovou vypínací schopností 6 kA a detekcí reziduálních proudů 30mA či 300mA typu A nebo AC OEZ Minia LFE. Zajišťuje vysokou bezpečnost, ochranu proti úrazu elektrickým proudem. Hlavní použití těchto chráničů je v domovní elektroinstalaci rezidenční i komerční a taktéž v průmyslové instalaci. Výhodami jsou dvojité svorky umožňující velice komfortní připojení, optická signalizace stavu a plombovatelná páčka. Splňuje požadavky norem ČSN EN 61008-1, ČSN EN 61008-2-1, ČSN EN 61543.
Proudový chránič citlivý na reziduální proudy typu AC je základní, detekuje spolehlivě jen střídavé proudy. Lze jej použít pro jednoduché spotřebiče bez spínaných zdrojů, například: mikrovlnná trouba, rychlovarná konvice, žehlička, přímotop (elektrické topení), elektrický kotel, osvětlení bez LED driveru, okružní pila, čerpadlo bazénu. Naopak, pro moderní spotřebiče s elektronikou, výkonnější elektromotory nebo spínané zdroje zvolte typ A. Citlivost na proudy velikosti 30mA splňuje požadavky pro hlavní a doplňkovou ochranu osob.
Technické parametry
- Jmenovitý proud: 63 A
- Jmenovitý reziduální proud: 30 mA
- Typ napětí: AC
- Jmenovité pracovní napětí: AC 230/400 V
- Jmenovité pracovní napětí AC: 230/400 V
- Min. jmenovité napětí AC: 195 V
- Max. jmenovité napětí AC: 250/440 V
- Jmenovitý podmíněný zkratový proud: 6 kA
- Jmenovitá zapínací a vypínací schopnost: 800 A
- Jmenovitý kmitočet: 50 Hz
- Rázová odolnost: 0,25 kA
- Elektrická trvanlivost: 10000 cyklů
- Zpoždění při vypnutí: NE
- Selektivita: NE
- Krytí: IP20
- Počet modulů: 4
- Počet pólů: 4
- Typ: AC
- Montáž: na DIN lištu
- Mechanická trvanlivost: 10000 cyklů
- Rozměry: 71,6 x 90 x 79,7 mm
- Připojovací průřez Cu (plný) min.: 0,75 mm²
- Připojovací průřez Cu (plný) max.: 35 mm²
- Teplota okolí min.: -25 °C
- Teplota okolí max.: 45 °C
- Klimatická odolnost: 28 cyklů
