Popis

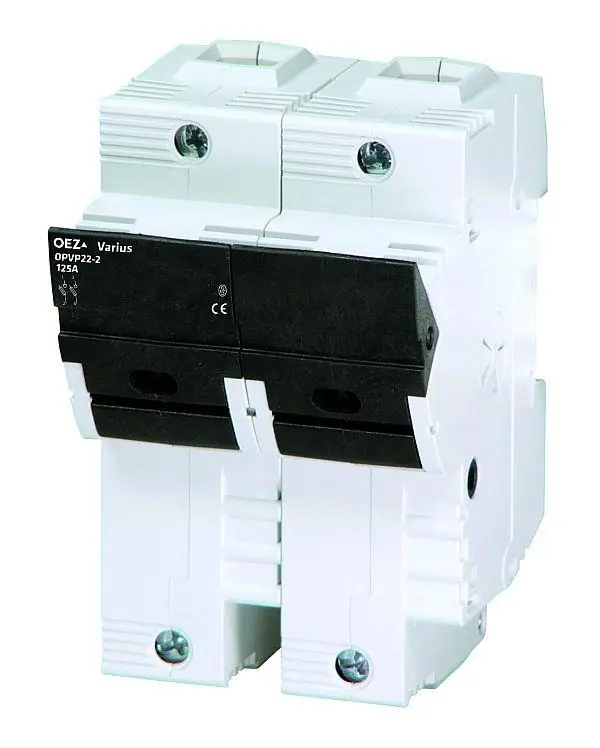

Pojistkový odpínač OPVP22 určený pro výkonové válcové pojistkové vložky PV22 pojistkového systému OEZ Varius. Vlastnosti pojistkových odpínačů OPVP:
- Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
- Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
- Možnost plombování
- Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.
- Možnost propojení propojovacími lištami.
- Možnost použití adaptéru na přípojnice s roztečí 60 mm 8US1661-5FK02 u OPVP10 a OPVP14.
- Přístroje jsou řešeny jako modulární pro výřez v krycí desce rozváděče 45 mm.
- Montáž na DIN lišty podle ČSN EN 60715 (doporučena ocelová lišta)
- Zapojení přívodů spodem je možné bez omezení elektrických parametrů (přístroj je doporučeno doplnit informací „POZOR, PŘÍVOD SPODEM“).
Technické parametry
- Jmenovitý proud: 125 A
- Počet pólů: 2
- Jmenovité napětí AC / DC: 690 V / 440 V
- Jmenovité impulzní výdržné napětí: 6 kV
- Jmenovitý podmíněný zkratový proud (efektivní hodnota) AC 400 V: 100 kA
- Jmenovitý krátkodobý výdržný proud / AC 690 V / 1s: 2,5 kA
- Jmenovité izolační napětí: 800 V AC
- Signalizace: ne
- Ztráty bez pojistkové vložky / In: 7 W
- Max. ztráty pojistkové vložky: 10,5 W
- Elektrická trvanlivost: 200 cyklů
- Mechanická trvanlivost: 1400 cyklů
- Současně spínaný N vodič: ne
- Průřez připojených vodičů: 4 – 50 mm²
- Montáž na DIN lištu: Ano
- Rozměry [mm]: 72 x 107 x 72,4
- Rozteč přípojnic: – mm
- Stupeň krytí: IP20
- Velikost pojistkové vložky [mm]: 22×58
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
