Popis

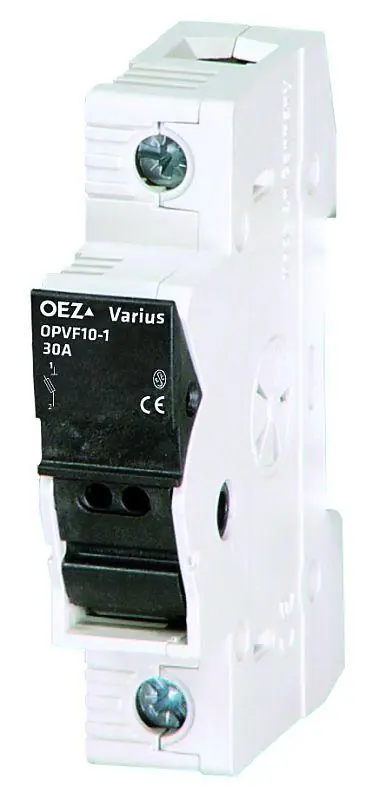

Pojistkový odpínač OPVF10-1 určený jištění fotovoltaických systémů a pro výkonové válcové pojistkové vložky PV10 a PVA10 pojistkového systému OEZ Varius. Vlastnosti pojistkových odpínačů OPVF:
- Umožňují bezpečně odpínat jmenovité proudy a nadproudy. Splňují podmínky pro bezpečné odpojení.
- Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
- Možnost plombování
- Možnost propojení propojovacími lištami.
- Přístroje jsou řešeny jako modulární pro výřez v krycí desce rozváděče 45 mm.
- Montáž na DIN lišty podle ČSN EN 60715 (doporučena ocelová lišta)
- Zapojení přívodů spodem je možné bez omezení elektrických parametrů (přístroj je doporučeno doplnit informací „POZOR, PŘÍVOD SPODEM“).
Technické parametry
- Jmenovitý proud: 30 A
- Počet pólů: 1
- Jmenovité napětí DC: 1000 V
- Jmenovitý krátkodobý výdržný proud / AC 690 V / 1s: 1,6 kA
- Max. ztráty pojistkové vložky: 3 W
- Současně spínaný N vodič: ne
- Průřez připojených vodičů: 0,75 – 25 mm²
- Montáž na DIN lištu: Ano
- Rozměry [mm]: 18 x 81 x 62
- Stupeň krytí: IP20
- Velikost pojistkové vložky [mm]: 10×38
- Rozsah pracovních teplot okolí: -25 ~ +55 °C
