Popis

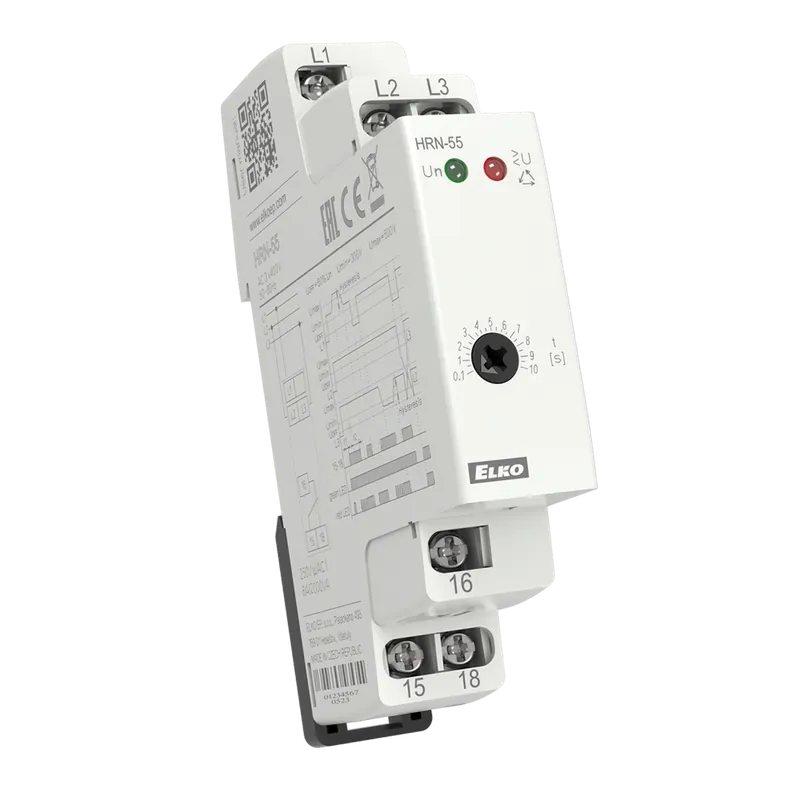

Relé v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze. Zelená LED svítí trvale a indikuje přítomnost napájecího napětí. Při výpadku fáze nebo při překročení napětí bliká červená LED a relé vypne. Přechod do stavu poruchy je zpožděn – nastavení zpoždění se provádí potenciometrem na panelu přístroje. Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto. Pokud napájecí napětí poklesne pod 60% Un (UOFF spodní úroveň), dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.
HRN-55: Díky napájení ze všech tří fází je relé schopno provozu i při výpadku jedné z fází. (odlišnost od HRN-55N, které je napájeno L1, L2, L3-N, tzn. že relé hlídá i přerušení nulového vodiče)
