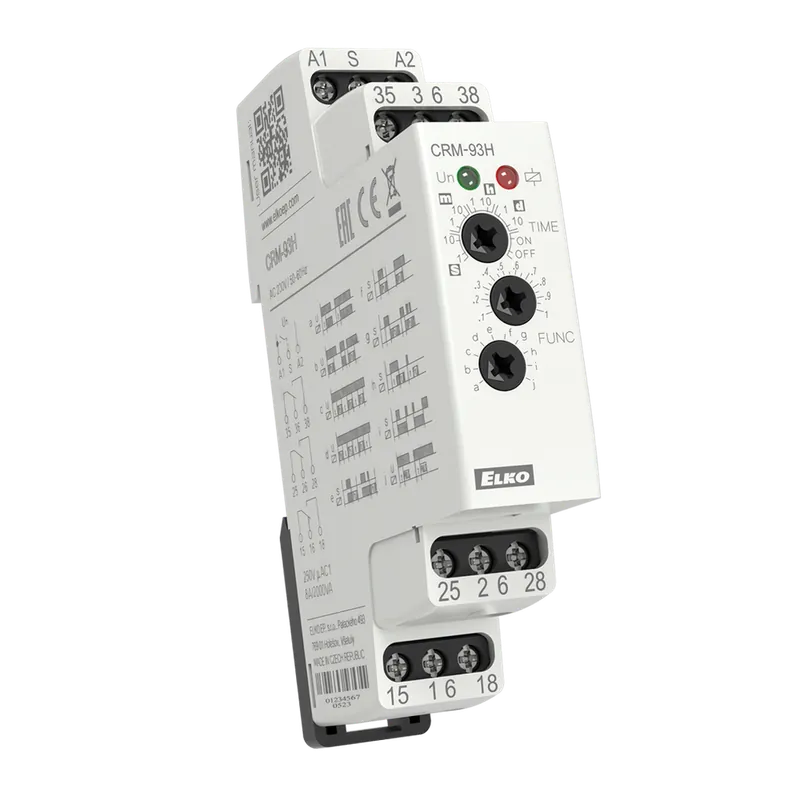

Multifunkční časové relé ELKO EP CRM-93H/UNI je určeno pro časové řízení elektrických zařízení v automatizaci, řízení, regulaci a domovních instalacích. Nabízí 10 časových funkcí a nastavitelný čas od 0,1 sekundy až do 10 dní.
CRM-93H se od běžného provedení CRM-91H liší především počtem výstupních kontaktů. Nabízí celkem tři přepínací kontakty: jeden kontakt se jmenovitým proudem 16 A / AC1 a další dva kontakty se jmenovitým proudem 8 A / AC1.
Požadovaná funkce, časový rozsah a výsledná hodnota času se nastavují otočnými přepínači a potenciometrem na čelním panelu. Časování je rozděleno do osmi rozsahů od 0,11 sekundy až po 110 dní. K dispozici jsou také polohy ON a OFF pro trvale sepnutý nebo trvale rozepnutý výstup.
Relé nabízí funkce zpožděného sepnutí a návratu, cyklického spínání, časování ovládaného externím kontaktem, impulzního relé a generátoru pulzu. Ovládací vstup S umožňuje spouštět nebo ovládat vybrané funkce externím kontaktem.
Varianta UNI umožňuje napájení v širokém rozsahu 12240 V AC/DC. Je proto vhodná pro běžné síťové napětí 230 V AC i pro řídicí obvody s nižším střídavým nebo stejnosměrným napětím. Při stejnosměrném napájení je nutné dodržet polaritu A1 = kladný pól a A2 = záporný pól.
Napájení přístroje signalizuje zelená LED. Multifunkční červená LED podle aktuálního provozního stavu svítí nebo bliká a informuje o časování a stavu výstupních kontaktů.
Důležité: Rozdíl potenciálů mezi napájecími svorkami A1A2, výstupním kontaktem 2 (252628) a výstupním kontaktem 3 (353638) smí být maximálně 250 V AC rms/DC.
