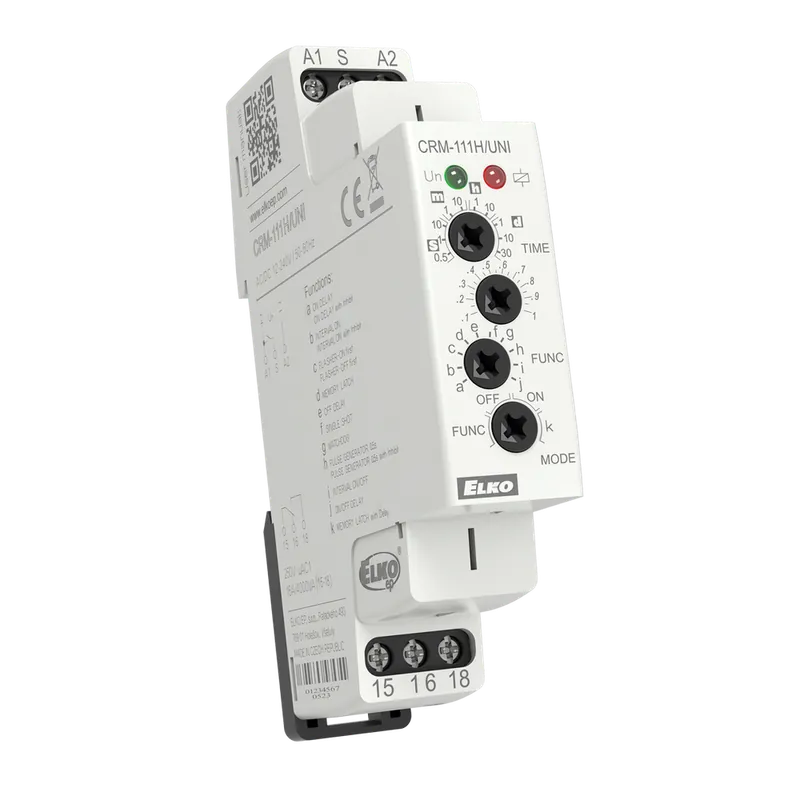

Multifunkční časové relé ELKO EP CRM-111H slouží pro časové řízení elektrických zařízení v automatizaci, řízení, regulaci i domovních instalacích. Nabízí 11 časových funkcí a nastavitelný čas od 50 milisekund až do 30 dní.
Hlavní předností relé je možnost potlačení zpoždění neboli pozastavení časování. U funkcí spouštěných přivedením napájecího napětí lze s výjimkou funkce blikače pomocí ovládacího vstupu S odpočet času pozastavit. Po rozepnutí ovládacího vstupu časování pokračuje od okamžiku, ve kterém bylo přerušeno.
U ostatních funkcí slouží vstup S ke spuštění nebo ovládání časového průběhu. Paralelně mezi svorky SA2 lze připojit také další zátěž, například stykač nebo kontrolku, aniž by byla narušena správná funkce relé.
Požadovaná funkce, časový rozsah a výsledná hodnota času se nastavují otočnými přepínači a potenciometrem na čelním panelu. Časování je rozděleno do deseti rozsahů od 50500 ms až po 330 dní.
Samostatný přepínač režimu umožňuje zvolit časované spínání podle nastavené funkce, trvale rozepnutý výstup, trvale sepnutý výstup nebo funkci impulzního relé se zpožděním.
Varianta UNI umožňuje napájení v rozsahu 12240 V AC/DC. Relé lze proto použít při síťovém napětí 230 V AC i v řídicích obvodech s nižším střídavým nebo stejnosměrným napětím. Při stejnosměrném napájení je nutné dodržet polaritu A1 = kladný pól a A2 = záporný pól.
Výstup tvoří jeden přepínací kontakt se jmenovitým proudem 16 A v kategorii AC1. U motorů, světelných zdrojů a dalších typů zátěží je nutné respektovat odpovídající nižší hodnoty zatížitelnosti kontaktu.
Napájení signalizuje zelená LED. Multifunkční červená LED blikáním nebo svícením informuje o časování, jeho pozastavení a stavu výstupního kontaktu. Přístroj se montuje na DIN lištu a díky šířce 17,6 mm zabírá jeden modul v rozvaděči.
Časové funkce
- zpožděný rozběh,
- zpožděný návrat,
- blikač začínající impulzem nebo mezerou,
- impulzní relé,
- zpožděný návrat po rozepnutí ovládacího kontaktu s okamžitým sepnutím výstupu,
- zpožděný návrat po sepnutí ovládacího kontaktu,
- zpožděný návrat po sepnutí ovládacího kontaktuobnovitelný,
- generátor pulzu 0,5 s,
- zpožděný návrat po sepnutí a rozepnutí ovládacího kontaktu,
- zpožděný rozběh po sepnutí a zpožděný návrat po rozepnutí ovládacího kontaktu,
- impulzní relé se zpožděním.
Technické parametry
| Typ přístroje | multifunkční časové relé s potlačením zpoždění |
|---|---|
| Typové označení | CRM-111H/UNI |
| Napájecí napětí | 12240 V AC/DC, při AC 5060 Hz |
| Tolerance napájecího napětí | 15 až +10 % |
| Maximální příkon | 2 VA / 1,5 W |
| Počet funkcí | 11 |
| Celkový časový rozsah | 50 ms až 30 dní |
| Časové rozsahy | 50500 ms; 0,11 s; 110 s; 0,11 min; 110 min; 0,11 h; 110 h; 0,11 den; 110 dní; 330 dní |
| Nastavení času | otočnými přepínači a potenciometrem |
| Časová odchylka | 5 % při mechanickém nastavení |
| Časová odchylka pod 100 ms | ±10 ms |
| Přesnost opakování | 0,2 % |
| Teplotní součinitel | 0,01 %/°C, vztažná hodnota 20 °C |
| Výstupní kontakt | 1× přepínací, AgNi |
| Jmenovitý proud | 16 A / AC1 |
| Spínaný výkon | 4000 VA / AC1, 384 W / DC1 |
| Spínané napětí | 250 V AC / 24 V DC |
| Maximální ztrátový výkon výstupu | 1,2 W |
| Elektrická životnost | 100 000 operací při AC1 |
| Mechanická životnost | 10 000 000 operací |
| Ovládací vstup | A1S |
| Připojení zátěže mezi SA2 | ano |
| Délka ovládacího impulzu | min. 25 ms, max. neomezená |
| Doba obnovení | max. 150 ms |
| Indikace napájení | zelená LED |
| Indikace provozního stavu | multifunkční červená LED |
| Pracovní teplota | 20 až +55 °C |
| Skladovací teplota | 30 až +70 °C |
| Dielektrická pevnost | 4 kV AC mezi napájením a výstupem |
| Krytí | IP40 z čelního panelu / IP20 svorky |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Montáž | DIN lišta EN 60715 |
| Šířka | 17,6 mm, 1 modul |
| Rozměry | 90 × 17,6 × 64 mm |
| Hmotnost | 62 g |
| Související norma | EN 61812-1 |
| Objednací kód | 7554 |
| EAN | 8595188175548 |
