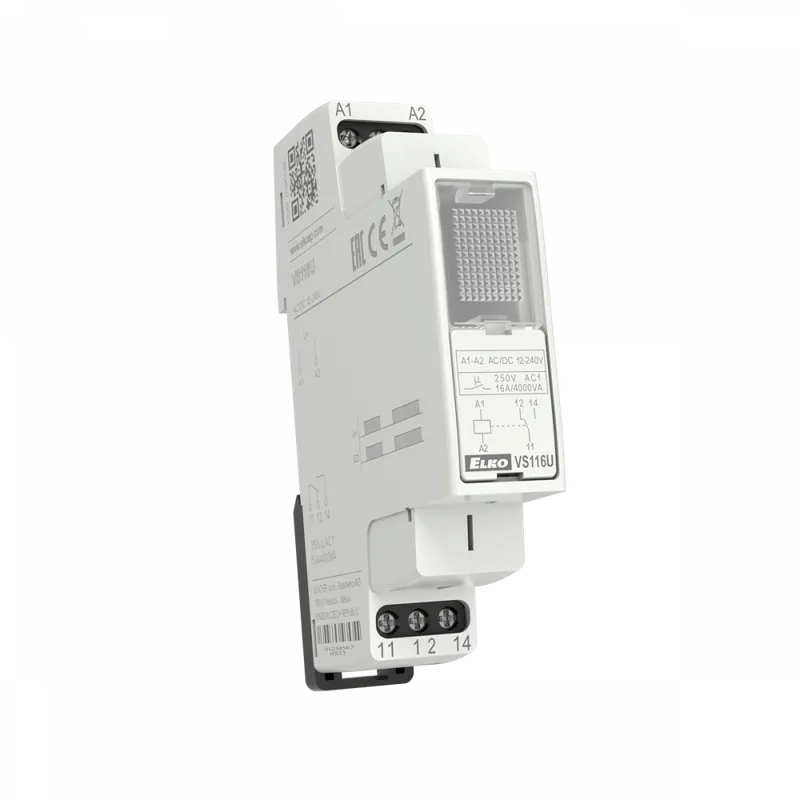

Pomocné relé ELKO EP VS116U se zelenou LED signalizací slouží jako výkonový mezistupeň pro spínání zátěže, posílení výstupu ovládacího přístroje nebo doplnění dalšího přepínacího kontaktu. Lze jej využít například v obvodech automatizace, řízení osvětlení, vytápění nebo pohonů.
Po přivedení napětí na svorky A1A2 relé přepne výstupní kontakt 111214. Svorka 11 je společný kontakt, svorka 12 rozpínací a svorka 14 spínací. Po odpojení napájení se kontakt vrátí do výchozí polohy.
Provedení VS116U nabízí univerzální napájení v rozsahu 12240 V AC/DC. Jedno relé tak lze použít v řídicích obvodech s nízkým napětím i při běžném síťovém napětí 230 V AC.
Stav výstupního kontaktu signalizuje dobře viditelná zelená velkoplošná LED. Signalizace usnadňuje kontrolu funkce relé přímo v rozvaděči bez nutnosti měření na výstupních svorkách.
Výstup tvoří jeden přepínací kontakt z materiálu AgSnO2 se jmenovitým proudem 16 A v kategorii AC1. Hodnota 16 A platí pro odporovou nebo mírně induktivní zátěž. U motorů, světelných zdrojů a dalších zátěží s vyšším zapínacím proudem je nutné respektovat nižší hodnoty zatížitelnosti.
Pomocné relé VS116U se montuje na DIN lištu a díky šířce 17,6 mm zabírá jeden modul v rozvaděči.
Technické parametry
| Typ přístroje | pomocné relé |
|---|---|
| Výrobce | ELKO EP |
| Typové označení | VS116U |
| Barva signalizace | zelená |
| Objednací kód | 3643 |
| EAN | 8595188136433 |
| Napájecí svorky | A1A2 |
| Napájecí napětí | 12240 V AC/DC, při AC 5060 Hz |
| Tolerance napájecího napětí | 15 až +10 % |
| Maximální příkon | 0,73 VA při AC / 0,51,7 W při DC |
| Maximální ztrátový výkon | 4 W |
| Výstupní kontakt | 1× přepínací, AgSnO2 |
| Výstupní svorky | 111214 |
| Jmenovitý proud | 16 A / AC1 |
| Spínaný výkon | 4000 VA / AC1, 384 W / DC |
| Špičkový proud | 30 A po dobu kratší než 3 s |
| Spínané napětí | 250 V AC / 24 V DC |
| Motorová zátěž AC3 | 3 A / 250 V AC |
| Nekompenzované zářivky AC5a | 3 A / 690 VA při 230 V |
| Kompenzované zářivky AC5a | 3 A / 690 VA při 230 V, vstupní kapacita max. 14 µF |
| Halogenové zdroje AC5b | max. 1000 W |
| Maximální doba přepnutí kontaktů | 10 ms |
| Doba obnovení | min. 2 s |
| Indikace výstupu | zelená velkoplošná LED |
| Mechanická životnost | 30 000 000 operací |
| Elektrická životnost | 100 000 operací při AC1 |
| Pracovní teplota | 20 až +55 °C |
| Skladovací teplota | 30 až +70 °C |
| Dielektrická pevnost | 4 kV mezi napájením a výstupem |
| Krytí | IP40 z čelního panelu / IP20 svorky |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Průřez připojovacích vodičů | max. 1× 2,5 mm² nebo 2× 1,5 mm²; s dutinkou max. 1× 2,5 mm² |
| Montáž | DIN lišta EN 60715 |
| Šířka | 17,6 mm, 1 modul |
| Rozměry | 90 × 17,6 × 64 mm |
| Hmotnost | 59 g |
| Související normy | EN 60669-1, EN 60669-2-1 |
