Popis

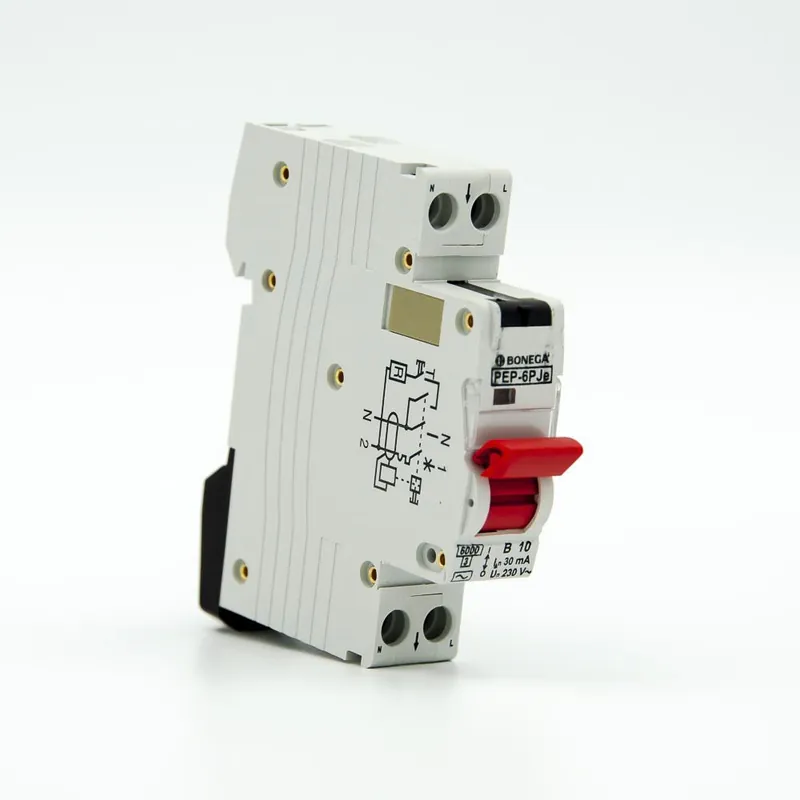

Miniaturní ale plnohodnotné provedení chráničojističe v šířce 1 modul výrobce Bonega splňuje normu EN ČSN 60898. Vyhodnocení reziduálního proudu je elektronické a přístroj odpíná i nulový vodič. Ovládání středního (pracovního) vodiče „nuláku“ probíhá tak, že při zapínání dojde nejprve k sepnutí „N“ a teprve potom k sepnutí fáze. Při vypínání dochází nejprve k odpojení fáze a teprve potom N. Je to z důvodu vyšší bezpečnosti, funkce vodiče „N“ obvod chrání již od první fáze sepnutí až do skončení vybavení. Přístroj dokáže pomocí patentované mechaniky upozornit na to, že k vypnutí nedošlo ručně, ale díky vzniklé poruše v obvodu (pomocí středové pozice vypínací páčky).
Vlastnosti
- 1modulová šírka ušetří místo v rozvodnici.
- Středová pozice páčky upozorní, že k vybavení nedošlo manuálně.
- Uživatelský popis pod odklopným průhledným krytem.
- Protipožární ochrana a ochrana před úrazem el. proudem
- Blokačná závora proti nesprávnemu vložení vodiče
- Jednoduché zapojení díky svorce N vlevo
- Možnost připojení napěťové spouště, podpěťové spouště a signalizačních kontaktů
- Optická signalizace stavu kontaktů
- Barva páčky dle hodnoty jmenovitého proudu
- Propojitelnost pomocí hřebenové propojovací lišty
Technické parametry
- Počet pólů: 1+N
- Modulová šířka: 1
- Počet fází: 1
- Jmenovitý proud: 10 A
- Jmenovité napětí: 230 V AC
- Reziduální proud: 30 mA
- Typ reziduálního proudu: AC
- Vypínací charakteristika: B
- Vypínací schopnost: 6 kA
- Montáž: na DIN lištu
